Velux、迅速で簡単な電気設計ツールを探し当てる

Velux LLCの社長であるMarc Wilson氏は、生産プロセスを完全に自動化するための高度で洗練された電気設計、回路図開発、および自動化コンサルティング サービスを提供する、米国内のさまざまなメーカーを支援してきました。

「お客様は部品番号システムから回路図でのラベル付けの方法まで、独自の方法で作業を進めることを望んでいます」と、Wilson氏は語ります。彼は、2次元と3次元の両方で作業できるように、それぞれに異なる番号/ラベル設定を持つ「堅牢で柔軟な」電気設計と回路図開発アプリケーションを必要としていました。

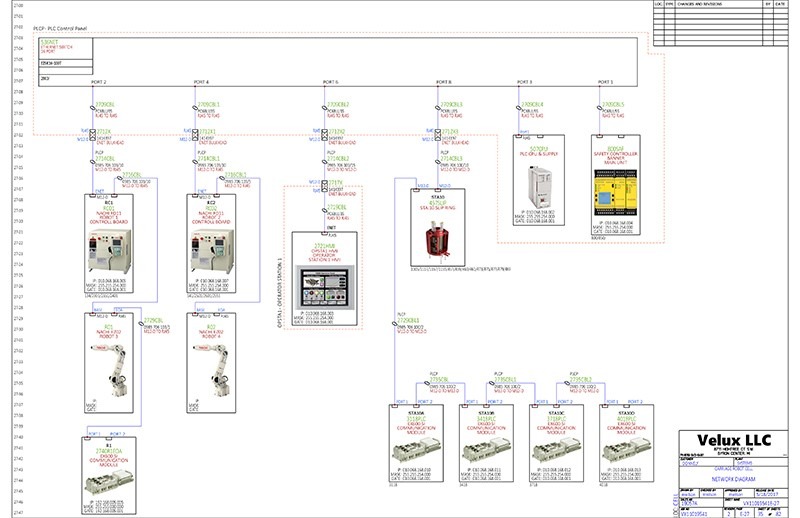

Wilson氏はAutoCAD® ElectricalとEPLAN®を使用していましたが、SOLIDWORKS® Electrical SchematicとSOLIDWORKS Electrical 3D設計ソフトウェアを選択しました。「SOLIDWORKS Electricalで気に入ったのは、回路図を作成するための2次元ツールが含まれているところです」と、Wilson氏は述べています。また、この製品には、電気パネルのレイアウトやワイヤ/ケーブル ハーネスの構成を行うための3次元ツールが用意されており、お客様が理解できる高品質の回路図や図面を作成できます。さらに、「（SOLIDWORKSを使うようになって）いろいろなことが、すぐに簡単にできるようになりましたが、これは他の電気設計パッケージでは経験しなかったことです」と、Wilson氏は続けます。

メーカーは、生産のさらなる自動化による時間の節約を目指し、より複雑な電気設計とそれに対応する回路図を必要とするようになっています。「SOLIDWORKS Electricalを使用すると、Microsoft® Excel®にリンクしてプログラマブル ロジック コントローラの入出力を自動的に生成するなど、特定の処理を自動化できます」と、Wilson氏は指摘します。

Wilson氏は、特定の課税商品に納税印紙を適用するための機械の処理能力を、顧客あたり25%向上させました。その特許も取得しています。別のクライアントに対しては、全部で40,000個の部品から構成されるAllen-Bradley部品ライブラリ全体をSOLIDWORKS Electricalのフィルタを使用してインポートし、必要な特定の構成部品を部品番号と重要な説明情報とともにすばやく見つけられるようにしました。

「ほとんどの企業は、電気部品に独自の番号付けとラベル付けのシステムを持っています。私は多くの場合、番号付け/ラベル付けの設定が異なる複数のプロジェクトに同時に取り組んでいます」とWilson氏は説明します。

「SOLIDWORKS Electricalを使用すると、これらのプロジェクトをすべて同時に開いて、プロジェクト間で共通のフィーチャーをドラッグ アンド ドロップできます」と、Wilson氏は指摘しています。「他のパッケージではこれを行うことはできません。SOLIDWORKS Electricalではデータを再利用できるため、回路図の作成に必要な時間を半分に短縮できます」

配線やハーネス構成は複雑なシステムの一部であり、各ハーネスに4〜5個のケーブル バンドルを含めるなど、複雑なハーネスを使用するケースが増えています。「しかし、複雑なハーネス システムでも、SOLIDWORKS Electricalでデータを再利用できるため、時間を節約できます」と、Wilson氏は強調します。「SOLIDWORKS Electrical 3Dでは、2つの異なるマシンに対して、同じ電気システムまたはケーブル ハーネス アプローチで自動化することができます。ある設計の一部を別の設計にドラッグ＆ドロップできます。

「つまり、SOLIDWORKS Electricalソリューションは、競合他社の一歩先を行く一方で、お客様により良いサービスを提供するために必要な俊敏性と柔軟性を提供してくれるということです」
